軟起動器有多種起動方式：限流軟起動、電壓線性曲線起動、電壓指數曲線起動、電流線性曲線起動，電流指數曲線起動；多種停車方式：自由停車、軟停車、制動剎車，軟停+制動剎車，還具有點動功能。用戶可根據負載不同及具體使用條件選擇不同的起動方式和停車方式。

1 限流軟起動

使用限流軟起動模式時，起動時間設置為零，軟起動器得到起動指令后，其輸出電壓迅速增加，直至輸出電流達到設定電流限幅值Im，輸出電流不再增大，電動機運轉加速持續一段時間后電流開始下降，輸出電壓迅速增加，直至全壓輸出，起動過程完成。

注： “---”表示用戶自己根據需要進行設定(下同)。

2電壓指數曲線

輸出電壓以設定的起動時間按照指數特性上升，同時輸出電流以一定的速率增加，當起動電流增至限幅值Im時，電流保持恒定，直至起動完成。

使用此模式時，需同時設定起動時間和限流倍數。

3電壓線性曲線

輸出電壓以設定的起動時間按照線性特性上升，同時輸出電流以一定的速率增加，當起動電流增至限幅值Im時，電流保持恒定，直至起動完成。

使用此模式時，需同時設定起動時間和限流倍數。

4 電流指數曲線

輸出電流以設定的起動時間按照指數特性上升，當起動電流增至限幅值Im時，電流保持恒定，直至起動完成。

使用此模式時，需同時設定起動時間和限流倍數。

5電流線性曲線

輸出電流以設定的起動時間按照線性特性上升，當起動電流增至限幅值Im時，電流保持恒定，直至起動完成。

使用此模式時，需同時設定起動時間和限流倍數。

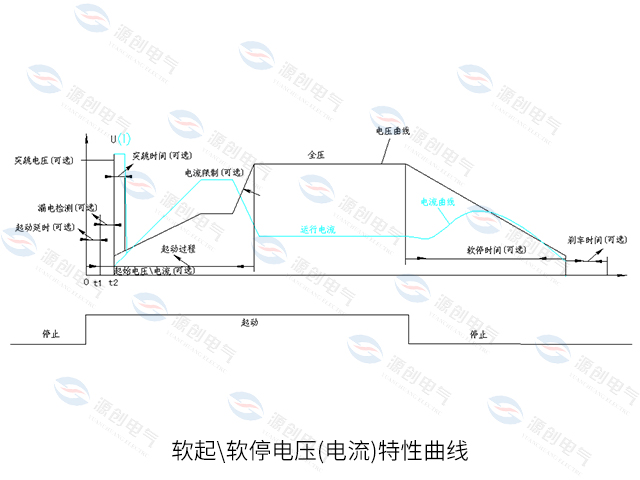

6 突跳轉矩軟起動

突跳轉矩軟起動模式主要應用在靜態阻力比較大的負載電動機上，通過施加一個瞬時較大的起動力矩以克服大的靜摩擦力矩。該模式下輸出電壓迅速達到設定的突跳電壓，當達到預先設定的突跳時間后降為起始電壓，再根據所設定的起始電壓\電流、起動時間平穩起動，直至起動完成。

 使用突跳轉矩起動模式時必須與其它軟起動方式配合使用，而且要設置突跳電壓和突跳時間。

7 自由停車

當軟停車時間(1M07)和剎車時間(1M09)同時設置為零時為自由停車模式，軟起動器接到停機指令后，首先封鎖旁路接觸器的控制繼電器并隨即封鎖主電路晶閘管的輸出，電動機依負載慣性自由停機。

8軟停車

當軟停車時間設定不為零時，在全壓狀態下停車則為軟停車，在該方式下停機，軟起動器首先斷開旁路接觸器，軟起動器的輸出電壓在設定的軟停車時間內逐漸降至所設定的軟停終了電壓值，軟停車過程結束起動器轉為剎車制動狀態(剎車時間不為零)或自由停止。

9制動剎車

當軟起動器設置了剎車時間(1M09功能項)并且選擇了剎車時間繼電器輸出，則當軟起動器自由停止后，剎車時間繼電器輸出信號在停(剎)車時間內保持有效。用該時間繼電器輸出信號控制外置制動單元或機械抱閘電氣控制單元。

10 軟停+制動剎車

當軟起動器設置了軟停時間，并且設置了剎車時間，軟起動器首先斷開旁路接觸器，軟起動器的輸出電壓在設定的軟停車時間內逐漸降至所設定的軟停終了電壓值，軟停車過程結束后在所定的剎車時間內剎車。
