概述
主要適用于鼠籠式異步、同步起動機起動和停止的控制與保護。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備，用戶使用較少的元件，就可實現較復雜的控制功能。為電機提供限流減少機械沖擊起動方式。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。
高壓固態軟起動柜通過控制晶閘管的導通角對輸入電壓進行控制，實現改變電動機定子端電壓值的大小，即控制電動機的起動轉矩和起動電流的大小，從而實現電動機的軟啟動控制。高壓軟起動可按照設定的起動參數平滑加速，從而減少對電網，電機及設備的電氣和機械沖擊。當電機達到額定轉速后，旁路接觸器自動接通，起動完畢后繼續監控電動機，并提供各種故障保護。
功能特點
●多種起動方式；PLC、通迅（485接口、Modbus）起停控制功能；
●軟起／直接起動具有轉換功能；
●晶閘管的保護：阻容吸收動靜態均壓技術，保證功率器件在高電壓下串聯的可靠安全運行；
●抗干擾性強； ●模塊化設計；
●通訊接口：RS-485 通訊接口，內嵌標準 MODBUS 協議，方便組態連接；
●模擬信號輸出：4-20ma 信號；
●具有 15 次故障記憶； ●先進、完善的起停功能；
結構特點
●部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
●可控硅保護部件：主要包括由 RC 網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
●光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
●真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
●信號采集與保護部件：通過電壓互感器、電流互感器、避雷器對主回路電壓、電流信號進行采集，主 CPU 控制并進行相應保護。
●系統控制與顯示部件：32 位 ARM 核微控制器執行中心控制、LCD 液晶／觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

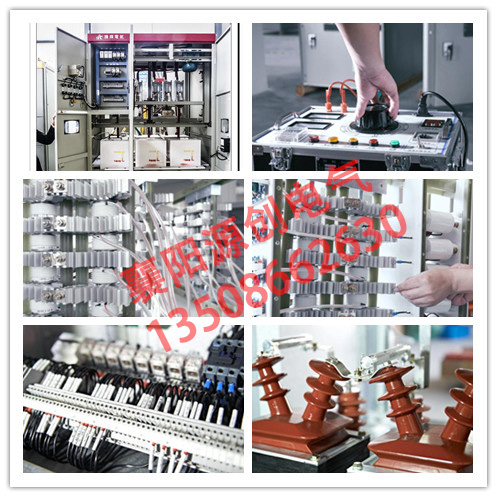

●柜體結構采用kyn28 高壓開關柜柜體，主體結構采用厚度為2mm 的覆鋁鋅鋼板復合折邊工藝，柜門采用 2mm 厚的冷軋鋼板復合折邊工藝，柜門采用靜電噴塑工藝，具有抗撞擊、耐腐蝕及外形美觀的特點。防護等級為 IP40。
